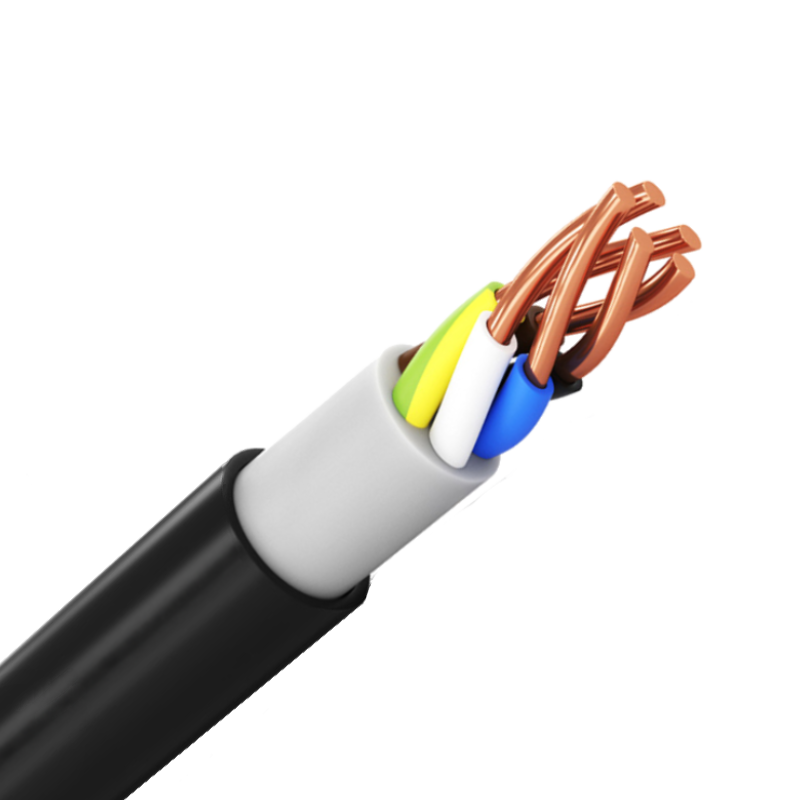

Кабель ВВГнг(А)-LS - купить в

Токопроводящая жила: медная, однопроволочная (ок) или многопроволочная, круглой (мк) или секторной формы (мс), 1 или 2 класса по ГОСТ 22483

Материал изоляции: ПВХ пластикат

Показатель пожарной безопасности: нг(А)-LS

Огнестойкое исполнение (FR): нет

Хладостойкое исполнение (ХЛ): нет

Экран: без экрана

Тип брони: без брони

Материал наружной оболочки: ПВХ пластикат

Низкотоксичный: нет

С низким дымо- и газовыделением: да

Безгалогенный: нет

Класс пожарной опасности: П1б.8.2.2.2

Вид климатического исполнения по ГОСТ 15150-69: УХЛ и В, категории размещения 5

Диапазон температур эксплуатации, °С: от -50 до +50

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже, °С: -15

Испытательное переменное напряжение частотой 50 Гц, на напряжение 0,66 кВ: 3 кВ

Испытательное переменное напряжение частотой 50 Гц, на напряжение 1 кВ: 3,5 кВ

Минимальный радиус изгиба при прокладке и монтаже, одножильный кабель: 10 наружных диаметров кабеля

Минимальный радиус изгиба при прокладке и монтаже, многожильный кабель: 7,5 наружных диаметров кабеля

Длительно допустимая температура нагрева жил при эксплуатации, не более, °С: 70

Допустимые усилия при тяжении кабелей по трассе прокладки, не более: 50 Н/мм2

Строительная длина кабеля, м: 200

Строительная длина кабелей для сечения основных жил: до 16 мм2: 450

Строительная длина кабелей для сечения основных жил, от 25 до 70 мм2: 300

Строительная длина кабелей для сечения основных жил, от 95 мм2: 200

Гарантийный срок эксплуатации, лет: 5

Срок службы, лет: 30

Назначение

Для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ номинальной частотой 50 Гц. Для нужд народного хозяйства и используются на промышленных и энергетических объектах.

Кабели в исполнении «нг(А)-LS» могут эксплуатироваться в системах атомных станций классов 2, 3 и 4 по классификатору ОПБ 88/97 (ПНАЭ Г-01-011).

Кабели с изоляцией и наружной оболочкой из ПВХ пластиката пониженной пожарной опасности в исполнении «нг(А)-LS» предназначены для групповой прокладки в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок, в том числе на объектах использования атомной энергии, а также для использования в жилых и общественных зданиях.

Конструкция

1. Токопроводящая жила - медная или алюминиевая, однопроволочная (ок) или многопроволочная, круглой (мк) или секторной формы (мс), 1 или 2 класса по ГОСТ 22483.

2. Изоляция – Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета в виде продольной полосы. Изоляция жил заземления (PE) выполняется двухцветной (зелено- желтой) расцветки. Изолированные жилы плоских кабелей уложены в одной плоскости.

3. Внутренняя оболочка - соответствует типу наружной оболочки, накладывается на заготовку кабеля с заполнением наружных промежутков между изолированными жилами многожильного кабеля, придавая кабелю форму, близкую к круглой. Допускается кабели сечением жил до 16 мм2 включительно изготавливать без внутренней оболочки. Заполнение промежутков между жил производится наружной оболочкой.

4. Наружная оболочка – поверх изоляции одножильных небронированных кабелей или внутренней оболочки, или обмотки лентами сердечника, или поверх медного экрана небронированных кабелей должна быть наложена экструзией наружная оболочка.

Сечения кабеля ВВГнг(А)-LS
